一、日志收集及告警项目背景

近来安全测试项目较少,想着把安全设备、nginx日志收集起来并告警, 话不多说,直接说重点,搭建背景:

1. 日志源:安全设备日志(Imperva  WAF、绿盟WAF、paloalto防火墙)、nginx日志等;

2. 日志分析开源软件:ELK,告警插件:Sentinl 或elastalert,告警方式:钉钉和邮件;

3. 安全设备日志->logstash->es,nginx日志由于其他部门已有一份(flume->kafka)我们通过kafka->logstash->es再输出一份,其中logstash的正则过滤规则需要配置正确,不然比较消耗性能,建议写之前使用grokdebug先测试好再放入配置文件;

4. 搭建系统:centos 7 , JDK 1.8, Python 2.7

5. ELK统一版本为5.5.2

由于es和kibana的安装都比较简单,就不在下文中说明安装及配置方法了。相关软件的下载链接如下:

Es:  https://artifacts.elastic.co/downloads/elasticsearch/elasticsearch-5.5.2.tar.gz

Kibana: https://artifacts.elastic.co/downloads/kibana/kibana-5.5.2-linux-x86_64.tar.gz

Logstash: https://artifacts.elastic.co/downloads/logstash/logstash-5.5.2.tar.gz

测试链接Grokdebug:http://grokdebug.herokuapp.com

二、安全设备日志收集

2.1  Imperva WAF配置

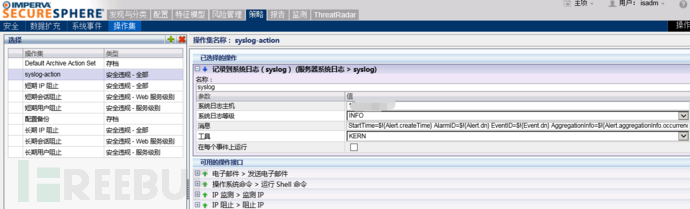

策略->操作集->新增日志告警规则

我这边没有用设备自身的一些日志规则,而是根据手册自定义了一些需要的日志字段,可在自定义策略的消息填入如下字段:

StartTime=$!{Alert.createTime}AlarmID=$!{Alert.dn} EventID=$!{Event.dn}

AggregationInfo=$!{Alert.aggregationInfo.occurrences}Alert_level=$!{Alert.severity}

RuleName=$!{Alert.alertMetadata.alertName} Category=$!{Alert.alertType}

Alert_description=$!{Alert.description}EventType=$!{Event.eventType}

PolicyName=$!{Rule.parent.displayName}SrcIP=$!{Event.sourceInfo.sourceIp}

SrcPort=$!{Event.sourceInfo.sourcePort}Proto=$!{Event.sourceInfo.ipProtocol}

DstIP=$!{Event.destInfo.serverIp}DstPort=$!{Event.destInfo.serverPort}

WebMethod=$!{Event.struct.httpRequest.url.method}Domain=$!{Alert.serverGroupName}

URL=$!{Event.struct.httpRequest.url.path}ResponseCode=$!{Event.struct.httpResponse.responseCode}Alert_key=$!{Event.struct.httpRequest.url.queryString}Action=$!{Alert.immediateAction}

ResponseTime=$!{Event.struct.responseTime}ResponseSize=$!{Event.struct.responseSize}

Headers_value=$!{Event.struct.httpRequest.headers.value}Parameters_value=$!{Event.struct.httpRequest.parameters.value}

参数说明:告警开始时间、告警ID、事件ID、事情数量、告警级别…. HTTP返回码、触发告警字符串、响应动作、响应时间、响应大小、http包头的值,中间省略的部分请自行查看手册。其实Imperva WAF的总日志字段数不少于一两百个,单从这一点可以看出确实好于国产WAF太多。

针对Imperva WAF的logstash配置如下:

input{

syslog{

type => "syslog"

port => 514

}

}

filter {

grok  {

match =>["message","%{GREEDYDATA:StartTime} AlarmID=%{NUMBER:AlarmID}

EventID=%{NUMBER:EventID}AggregationInfo=%{NUMBER:AggregationInfo}

Alert_level=%{DATA:Alert_level}RuleName=%{GREEDYDATA:RuleName}

Category=%{GREEDYDATA:Category}Alert_description=%{GREEDYDATA:Alert_description}

EventType=%{DATA:EventType}PolicyName=%{GREEDYDATA:PolicyName} SrcIP=%{IPV4:SrcIP}

SrcPort=%{NUMBER:SrcPort}Proto=%{DATA:Proto} DstIP=%{IPV4:DstIP}

DstPort=%{NUMBER:DstPort}WebMethod=%{GREEDYDATA:WebMethod}

Domain=%{DATA:Domain}URL=%{GREEDYDATA:URL}

ResponseCode=%{GREEDYDATA:ResponseCode}Alert_key=%{GREEDYDATA:Alert_key}

Action=%{DATA:Action}ResponseTime=%{GREEDYDATA:ResponseTime}

ResponseSize=%{GREEDYDATA:ResponseSize}Headers_value=%{GREEDYDATA:Headers_value}Parameters_value=%{GREEDYDATA:Parameters_value}"]

# 实际复制粘贴可能会有点格式问题,注意参数之间空一个空格即可

 remove_field => ["message"]

}

geoip {

   source => "SrcIP"   #IP归属地解析插件

  }

}

output{

   elasticsearch{

     hosts => "es单机或集群地址:9200"

     index => "impervasyslog"

   }

}

 说明:其中geoip为elk自带插件,可以解析ip归属地,比如ip归属的国家及城市,在仪表盘配置“地图炮”装X、查看攻击源地理位置的时候有点用,

2.2 绿盟WAF配置

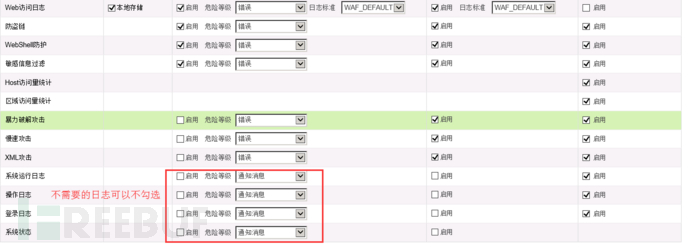

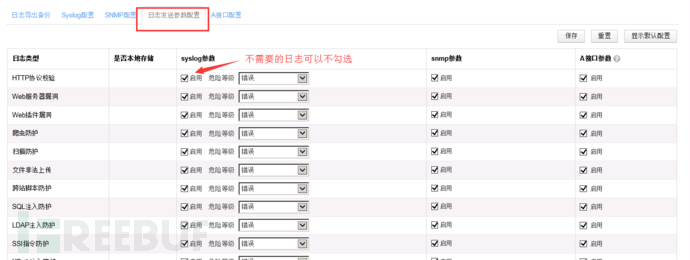

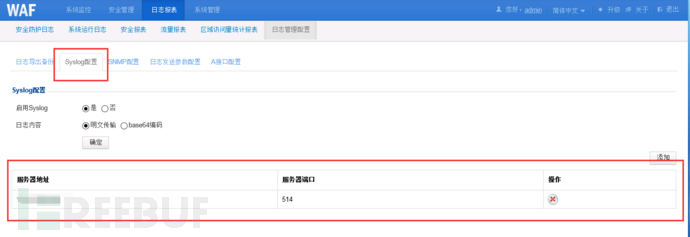

日志报表->日志管理配置->Syslog配置&日志发生参数

针对绿盟WAF的logstash配置如下:

input和output参照imperva waf,贴出最要的grok部分,如下:

grok  {

match => ["message",%{DATA:syslog_flag}  site_id:%{NUMBER:site_id}

protect_id:%{NUMBER:protect_id}  dst_ip:%{IPV4:dst_ip}  dst_port:%{NUMBER:dst_port}

src_ip:%{IPV4:src_ip}src_port:%{NUMBER:src_port} method:%{DATA:method}

domain:%{DATA:domain}  uri:%{DATA:uri}  alertlevel:%{DATA:alert_level}

event_type:%{DATA:Attack_types} stat_time:%{GREEDYDATA:stat_time}

policy_id:%{NUMBER:policy_id}rule_id:%{NUMBER:rule_id}  action:%{DATA:action}

block:%{DATA:block} block_info:%{DATA:block_info}  http:%{GREEDYDATA:URL}

2.3 paloalto防火墙配置

(6.1版本,其他版本可能会有点差异)

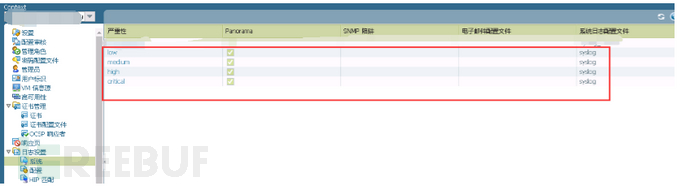

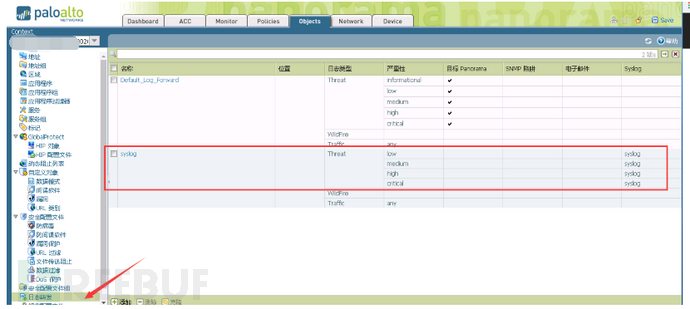

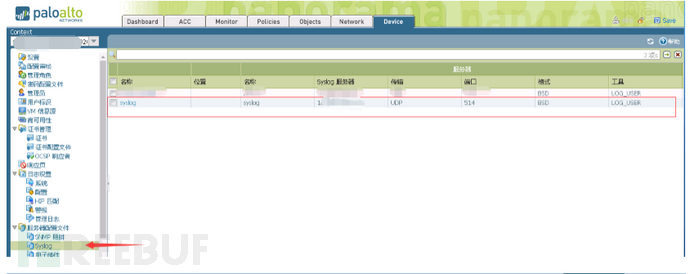

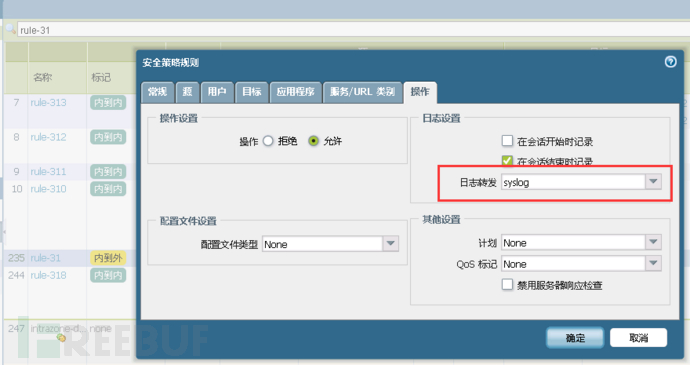

新建syslog服务器->日志转发,具体看截图

针对PA的logstash配置如下:

input和output参照imperva waf,贴出最要的grok部分,如下:

grok  {

match =>["message","%{DATA:PA_Name},%{GREEDYDATA:Time},%{NUMBER:Eventid},%{DATA:Category},%{DATA:Subcategory},%{NUMBER:NULL},%{GREEDYDATA:Generate_Time},%{IPV4:SourceIP},%{IPV4:DestinationIP},%{IPV4:NAT_SourceIP},%{IPV4:NAT_DestinationIP},%{DATA:RuleName},%{DATA:SourceUser},%{DATA:DestinationUser},%{DATA:Application},%{DATA:VMsys},%{DATA:SourceZone},%{DATA:DestinationZone},%{DATA:IN_interface},%{DATA:OUT_interface},%{DATA:Syslog},%{DATA:GREEDYDATA:TimeTwo},%{NUMBER:SessionID},%{NUMBER:Repeat},%{NUMBER:SourcePort},%{NUMBER:DestinationPort},%{NUMBER:NAT-SourcePort},%{NUMBER:NAT-DestinationPort},%{DATA:Flag},%{DATA:Proto},%{DATA:Action},%{DATA:NUll2},%{DATA:ThreatName},%{DATA:Category2},%{DATA:Priority},%{DATA:Direction},%{NUMBER:Serialnum},%{GREEDYDATA:NULL3}"]

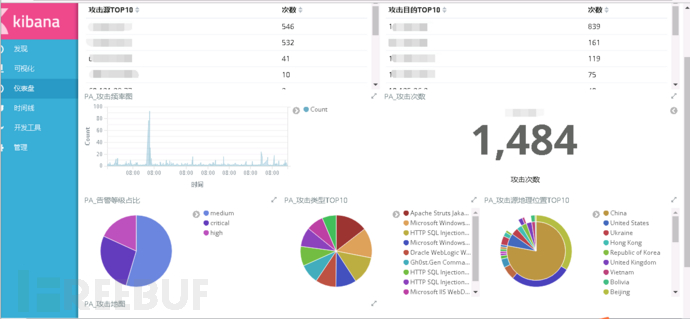

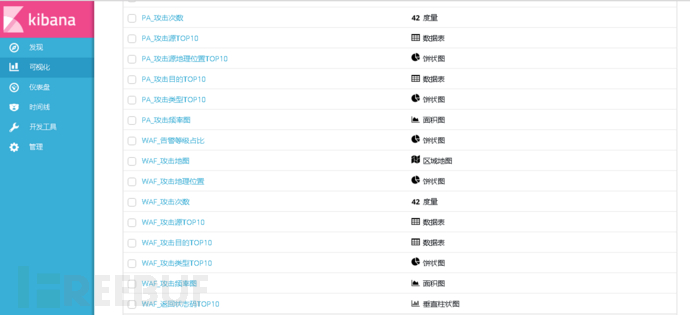

贴两张最终的效果图:

三、Nginx日志收集

由于nginx日志已经被其他大数据部门收集过一遍了,为避免重复读取,我们从其他部门的kafka拉取过来即可,这里说一下nginx收集的方式,flume->kafka 示例配置方式如下:

Flume配置如下

配置扫描日志文件

log_analysis_test.conf配置文件

a1.sources=s1  #可以理解为输入端,定义名称为s1

a1.channels=c1  #传输频道,类似队列,定义为c1,设置为内存模式

a1.sinks=k1 #可以理解为输出端,定义为sk1

#source配置

a1.sources.s1.type=exec

a1.sources.s1.command=tail -F/data/log/nginx/crf_crm.access.log

a1.sources.s1.channels=c1

#channel配置

a1.channels.c1.type=memory

a1.channels.c1.capacity=1000

a1.channels.c1.transactionCapacity=100

a1.sinks.k1.type=org.apache.flume.sink.kafka.KafkaSink  设置Kafka接收器

a1.sinks.k1.channel=c1

a1.sinks.k1.topic=crm_nginx_log_topic  #设置Kafka的Topic

a1.sinks.k1.brokerList=x.x.x.x:9092  #设置Kafka的broker地址和端口号

a1.sinks.k1.requiredAcks=1

a1.sinks.k1.batchSize=20

kafka配置

kafka下载

wgethttp://mirror.bit.edu.cn/apache/kafka/0.8.2.2/kafka_2.9.1-0.8.2.2.tgz

配置zookeeper,根据机器状况更改jvm 内存设置

vimbin/zookeeper-server-start.sh

配置kafka

 vimbin/kafka-server-start.sh   根据机器状况更改jvm 内存设置

启动zookeeper

nohupbin/zookeeper-server-start.sh config/zookeeper.properties &

启动kafka

nohup bin/kafka-server-start.shconfig/server.properties &

#创建应用服务器的topic

kafka-topics.sh --createzookeeper x.x.x.x:2181--replication-factor 2 --partitions 5 --topic crm_nginx_log_topic

分区及副本以自己的情况而定

查看Topic是否创建成功

./bin/kafka-topics.sh --list --zookeeperx.x.x.x:2181

#启动kafka生产者

bin/kafka-console-producer.sh --broker-listx.x.x.x:9092 --topic pay

#启动kafka消费者

kafka-console-consumer.sh --zookeeperx.x.x.x:2181--topic crm_nginx_log_topic

logstash 配置文件

input{

kafka {

codec => "plain"

group_id => "logstash1"

auto_offset_reset => "smallest"

reset_beginning => true

topic_id => "crm_nginx_log_topic"

zk_connect => "x.x.x.x:2181" # zookeeper的地址

   }

grok {省略}

}

output{

   elasticsearch{

     hosts => "es单机或集群地址:9200"

      index => "impervasyslog"

   }

四、安全告警

安全告警可以是Sentinl或 elastalert,Sentinl是kibana插件,可以集成到kibana内图形化展示,但是写规则时需要对JS较熟悉,elastalert 是es的插件,不支持集成到kibana界面进行图形化展示。下面分别对这2个插件进行安装及配置说明。

4.1 Sentinl

安装如下:

kibana-plugin install https://github.comsirensolutionssentinlreleasesdownloadtag-

5.4sentinl-v5.4.1.zip

安装后,以IP请求频次告警设置为例:

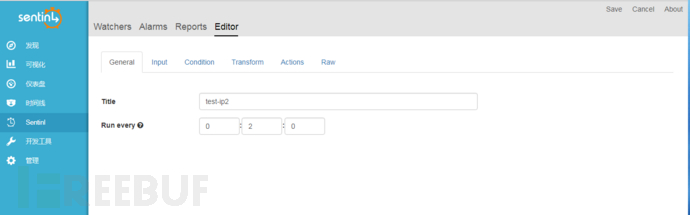

每2分钟去es查询一次

针对需要监控的IP字段

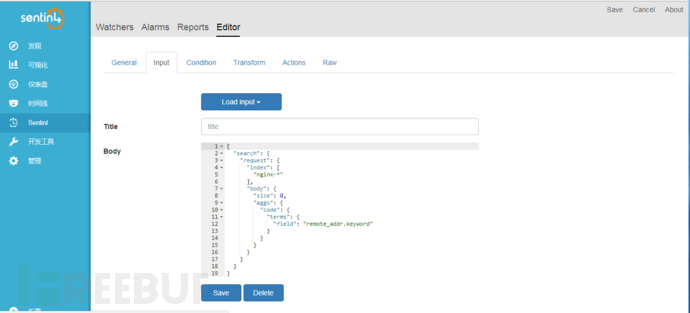

Input的body内容即es查询语法

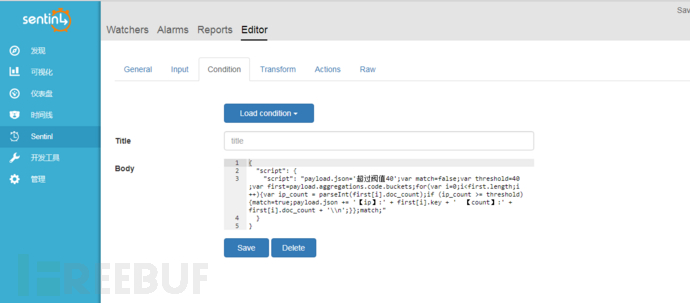

编写过滤条件

{

"script": {

"script":"payload.json='超过阀值40';var match=false;var threshold=40;varfirst=payload.aggregations.code.buckets;for(var i=0;i<first.length;i++){varip_count = parseInt(first[i].doc_count);if (ip_count >= threshold){match=true;payload.json += '【ip】:' + first[i].key + '  【count】:' +first[i].doc_count + '\\n';}};match;"

}

}

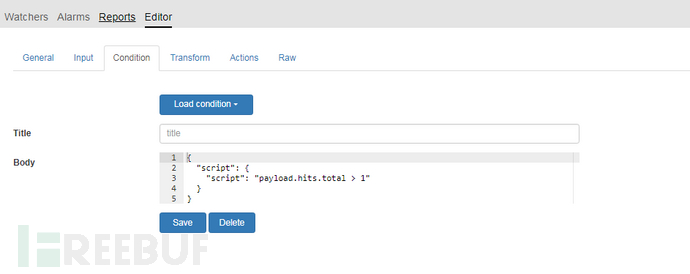

如果想对状态码做监控,参考如下:

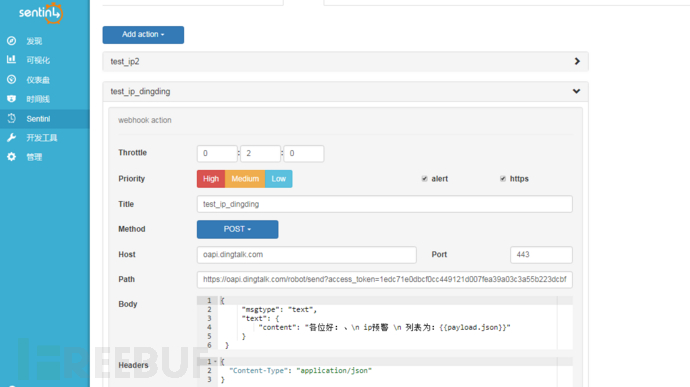

Action里面添加钉钉群机器人的webhook

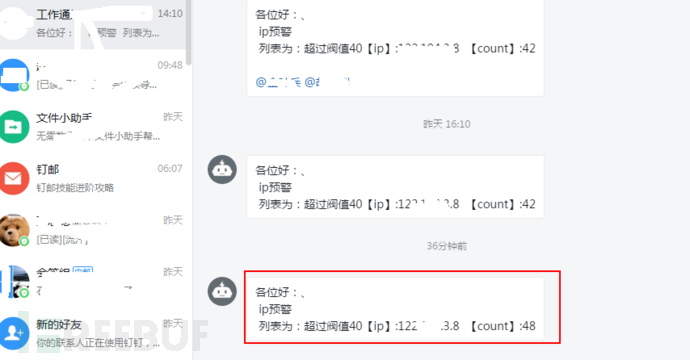

钉钉报警如下

钉钉的接口文档链接:

https://open-doc.dingtalk.com/docs/doc.htm?spm=a219a.7629140.0.0.karFPe&treeId=257&articleId=105735&docType=1

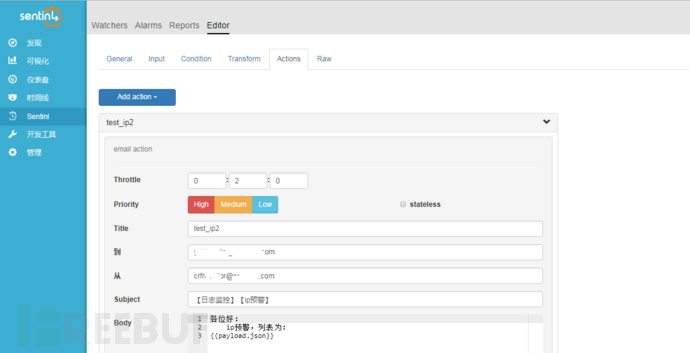

邮件告警设置如下:

4.2 elastalert

前置条件:

JDK 1.8

python 2.7

easy_install -U setuptools (最新setuptools-39.2.0)

yum install gcc

yum install python-devel

yum install libffi-devel



安装

git clonehttps://github.com/Yelp/elastalert.git

cd elastalert

python setup.py install

pip install -r requirements.txt

cp config.yaml.example config.yaml

下载https://github.com/xuyaoqiang/elastalert-dingtalk-plugin

elastalert-dingtalk-plugin中的elastalert_modules复制到elastalert下

创建索引

    elastalert-create-index

#输入 es的IP 及 es的端口,其余根据自己的环境写,一般默认即可

配置config.yaml,以下为关键配置信息:

rules_folder: example_rules  #指定rule的目录

run_every:

minutes: 1   #每一分钟去探测一次

buffer_time:

minutes: 15   #缓存15分钟

es_host: x.x.x.x

es_port: 9200

writeback_index: elastalert_status  #创建的告警索引

alert_time_limit:

days: 2   #失败重试的时间限制

下面先以钉钉告警为例:

在example_rules里面新建钉钉告警配置文件,内容如下

es_host: x.x.x.x

es_port: 9200

name: xxx安全告警

type: cardinality

index: nsfocuswaf_syslog

cardinality_field: src_ip

max_cardinality: 30

timeframe:

minutes: 5   #单IP 5分钟内访问超过30次就会告警

aggregation_key: src_ip

summary_table_fields:

– src_ip

– dst_ip

– dst_port

– Attack_types

– stat_time

alert:

-”elastalert_modules.dingtalk_alert.DingTalkAlerter”

dingtalk_webhook: “your webhook”

dingtalk_msgtype: text

群机器人的配置比较简单,自己搜索一下即可

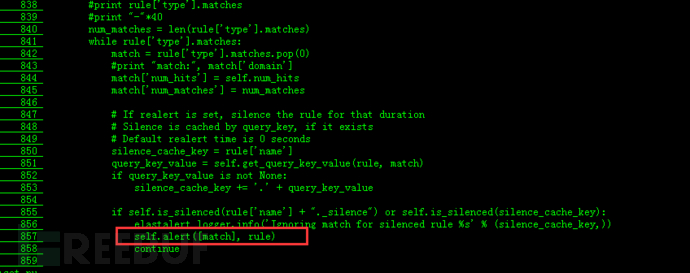

注意如果告警匹配了N条,却只发出1条告警,修改elastalert.py代码,在856行后面增加如下代码:

修改dingtalk_alert.py的代码,增加如下内容:

src_ip = matches[0]['src_ip']   #src_ip为grok过滤后自定义的字段,以下相同

dst_ip = matches[0]['dst_ip']

dst_port = matches[0]['dst_port']

attack_types = matches[0]['Attack_types']

start_time =  matches[0]['stat_time']

修改payload初的代码,如下:

payload = {

"msgtype": self.dingtalk_msgtype,

       "text": {

           "content": r"发现源IP地址:{}在5分钟内,针对服务器IP:{}的{}端口发动了3次攻击,攻击类型是:{},攻击时间:{},请及时处理,谢谢!".format(src_ip,dst_ip,dst_port,attack_types,start_time)

},

如果没有过滤除自定义的字段,只有message字段的话,可以新增如下代码:

message = matches[0]['message']

src_ip_pattern =r"src_ip:(\d+\.\d+\.\d+\.\d+)"

dst_ip_pattern =r"dst_ip:(\d+\.\d+\.\d+\.\d+)"

dst_port_pattern =r"dst_port:(\d+)"

time_pattern =r"stat_time:(\d{4}-\d{2}-\d{2}\s+\d{2}:\d{2}:\d{2})"

type_pattern =r"event_type:(\w+)"

src_ip= re.findall(src_ip_pattern, message)[0]

dst_ip= re.findall(dst_ip_pattern, message)[0]

dst_port= re.findall(dst_port_pattern, message)[0]

start_time= re.findall(time_pattern, message)[0]

attack_types= re.findall(type_pattern, message)[0]

最终效果图如下:

邮件的rule配置文件如下:

es_host: x.x.x.x

es_port: 9200

name: 信息安全告警

type: cardinality

index: nsfocuswaf_syslog

cardinality_field: src_ip

max_cardinality: 5

timeframe:

minutes: 5

alert:

- "email"

smtp_host: mail.crfchina.com

smtp_port: 25

smtp_auth_file:/opt/elastalert/smtp_auth_file.yaml

email_reply_to: xxxxx@qq.com #回复给谁

from_addr: xxxxxx@qq.com   #发件人

email:

- xxxxx@qq.com    #收件人

alert_subject: "信息安全告警"

alert_text_type: alert_text_only

alert_text: |

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

  您好,

     网站:{}正被人恶意攻击,请及时处理!!

  当前匹配XX规则数:{}

  发生时间:{}

  攻击者的IP:{}

  攻击类型:{}

  请求的URL:{}

alert_text_args:

  - domain

  -num_hits

  -stat_time

  -src_ip

  -Attack_types

  -URL

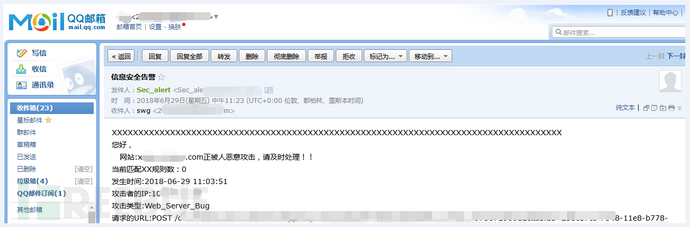

邮件告警最终效果如下:

五、总结

相关进程运行命令如下:

后台启动es

    nohup su - elasticsearch -c'/opt/elasticsearch-5.5.2/bin/elasticsearch -d' &

后台启动logstash

    nohup ./bin/logstash -f x.x.x.conf &

后台启动kibana

    nohup ./kibana &

#启动flume

flume-ng agent --conf conf --conf-fileconf/log_analysis_test.conf --name a1 –

Dflume.root.logger=INFO,console

启动kafka

    nohup bin/kafka-server-start.shconfig/server.properties &

后台启动elastalert

nohup python -m elastalert.elastalert--config ./config.yaml --verbose

--rule ./example_rules/DD_rule.yaml  &

常见的告警策略除了来自安全设备的正则之外,大量的IP请求、错误状态码、nginx的request请求中包含的特征码也都是常见的告警规则。
